Dettagli:
|
| Parole chiave: | Pogo Pin Spring Contact Smd | Distanze: | 4 mm-10 mm |
|---|---|---|---|
| Corrente nominale e tensione: | 5A/12V (può essere personalizzato) | Tolleranza: | +-0.01mm |
| Roverezza della superficie: | Ra0.8 | Applicazione: | PCB, apparecchiature di alimentazione e di ricarica |
| Caratteristiche: | Ritardante del fuoco/fiamma, conduttività stabile | Pulizzatori: | Placcatura in oro sopra la placcatura in nichel |
| Evidenziare: | 10 mm di carica a doppia spina di POGO,Apparecchiatura di ricarica a doppia estremità 10 mm,supporto per pcb a pignolo di 10 mm |
||

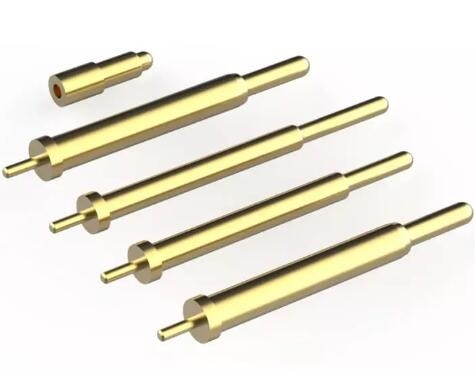

Pin Pogo a doppia testa professionale per l'attrezzatura di ricarica
Quando il Pogo Pin viene inserito in un circuito a circuito stampato, il dispositivo viene collegato a due punti di contatto, i contatti a molla permettono una connessione temporanea o permanente.i contatti entrano in contatto con i cuscinetti di rame sulla tavolaQuesto crea una connessione elettrica tra il Pogo Pin e il PCB.
A causa delle loro dimensioni compatte e del loro design semplice, sono spesso utilizzati in dispositivi elettronici dove lo spazio è limitato, come telefoni cellulari e computer portatili.Anche i Pogo Pins sono relativamente economici..
Di conseguenza, sono diventati una scelta popolare per una vasta gamma di applicazioni, tra cui test elettrici, ricarica delle batterie e trasferimento di dati.Pogo Pins sono anche comunemente utilizzati nei sistemi robotici, dove possono essere utilizzati per creare connessioni elettriche tra le diverse parti del robot.I Pogo Pins continueranno probabilmente ad essere una scelta popolare per una varietà di applicazioni in futuro.
| Articolo | Descrizione |
| Disegno/dimensione | Secondo il disegno o il campione del cliente |
| Materiale |
Alumini:Al6061, Al6063, AL6082, AL7075, AL5052, A380 ecc. Acciaio inossidabile:SS201, SS301, SS303, SS304, (SS304 GRADO Alimentare), SS316, SS316L, SUS430, SS416 ecc. Acciaio: acciaio tenero, acciaio al carbonio, 4140, 4340, Q235, Q345B, 20#, 45# ecc. Acciaio legato (15Cr, 20Cr, 42CrMo) e altri, ecc. Messini:HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 ecc. rame, bronzo, rame rosso, ecc. Titanio: TC4 (TiAl6v4, Gradef5) Plastica: ABS, PC, PE, POM, Delrin, Nylon, plastica, PP, PEI, Peek ecc. |
| Processo | Macchinari CNC, tornitura, fresatura, stampaggio, tornitura, taglio, ecc. |
| Tempo di consegna | 3-7 giorni lavorativi per i campioni in generale, produzione di massa per dettaglio qty dopo l'approvazione dei campioni. |
| Trattamento superficiale | Anodizzato trasparente, anodizzato a colori, film chimico, spazzolatura, passivazione, passivazione, lucidatura, cromatura, sabbiatura, incisione laser, rivestimento in zinco, nero ossido, rivestimento in nichel, rivestimento in cromo,CarburatoTrattamento termico, carburato, verniciatura |
| Attrezzature di prova | Strumento di misurazione 2D, proiettore, altimetro, micrometro, indicatori di filo, durezza, tester, calibri, pin gauge, macchina di prova con spruzzo di sale, ecc. |
| Sistema di controllo della qualità | Ispezione al 100% prima della spedizione |
| Applicazione | Ricambi per autoveicoli, parti di macchine, parti di computer, parti mediche, parti di elettrodomestici, parti di apparecchiature elettriche, parti di elettrodomestici, parti di prodotti elettronici, parti elettroniche, parti di generatori,parti di alternatori,componenti di dinamo, componenti di generatori elettrici, materiale di scrittura, interruttori di alimentazione, interruttori in miniatura, architettura, materie prime e apparecchiature audio/video. |
| Formato del file | Solidworks,pro/ingegnere,CAD,PDF,JPG,DXF,IGS |
| Imballaggio | Busta di plastica interna, scatola di cartone standard esterna, o secondo le esigenze del cliente |
| Trasporti marittimi | Potete spedire la merce via mare, via aerea, International Express ((DHL, FedEx, TNT, UPS) solo decidete voi. |
| Servizio | Servizio di risposta caldo e rapido da parte del team di commercio estero professionale. |
| Struttura | Struttura delle perline a sfera | Struttura inclinata | Struttura perforata | Struttura dell'artiglio |
|---|---|---|---|---|
| Impedenza di contatto | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lunga durata di servizio | 10000+ | 10000+ | 10000+ | 500+ |
| Corrente di lavoro raccomandata | 10A al massimo | 10A al massimo | 10A al massimo | 10A al massimo |
| Principali aree di applicazione | Utilizzati principalmente per la ricarica e la condizionamento con determinati requisiti per vibrazioni e urti | Utilizzati principalmente per la ricarica o la trasmissione di segnali di elettronica di consumo | Utilizzato principalmente per la trasmissione del segnale o l'antenna di messa a terra, ecc. | Utilizzato principalmente per le situazioni di alta frequenza, anti-istantanea, in cui è richiesta un'elevata affidabilità, quali stazioni base, industrie militari, veicoli. |
| Commenti | Le perline aumentano i contatti interni, il contatto è più stabile e più spazio è richiesto per l'ago | Struttura più utilizzata sul mercato | Lo spazio è più piccolo,ma il contatto non è stabile,la corrente passa facilmente attraverso la molla e non è raccomandata per la ricarica | L' ago e il tubo dell' ago hanno contatti multipli per aumentare la stabilità del contatto |
Come effettuare l'ordine
* Ci invia il disegno o il campione
* Facciamo una valutazione del progetto
Facciamo il campione e te lo mandiamo
* Pensi che il campione sia buono allora fai un ordine e pagami il 30% di deposito
* Iniziamo a fare il prodotto
* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo
* Consegniamo i prodotti alla compagnia di corriere
