Dettagli:
|
| Parole chiave: | Pogo Pin Spring Contact Smd | Genere: | Femmina |
|---|---|---|---|
| Applicazione: | PCB | Voltaggio nominale: | 12V |
| Placcatura in oro: | 3U'~30U" | Caratteristiche: | Ritardante del fuoco/fiamma, conduttività stabile |
| Pulizzatori: | Placcatura in oro sopra la placcatura in nichel | ||
| Evidenziare: | Sonde di prova di pogo femminile 10A,sonde di prova pogo ad alta precisione,Sonde di prova a pin pogo a molla |
||

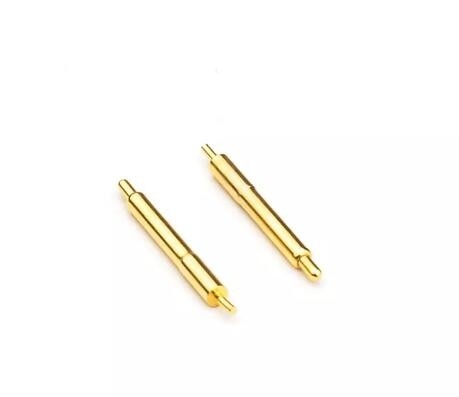

10A DIP tipo a corrente elevata Pogo pin a molla
Caratteristiche:
1Un connettore di pin di pogo femminile, un connettore di pin di pogo maschile,
2. campioni gratuiti con precisione di alta classe, precisione di 0,01 mm
3. Riciclaggio elevato, grande corrente, basso MOQ, bassa resistenza
4. connettore standard e non standard Pogo pin
5. OEM / ODM, può essere disegnato su misura
6Una fila, due file, tre file.
7. saldatura a montaggio superficiale, doppia testa, testa piatta
8. impermeabile
1. Piantare
1.1) Plunger: ottone C3604,3~50 micro pollici Au su 50~120 micro pollici Ni;
1.2) Barile: ottone C3604,3~50 micro pollici Au su 50~120 micro pollici Ni;
1.3) molla: SUS304, 1 ~ 3 micro pollici Au;
2. tensione nominale (per contatto): 12 V;
3corrente nominale (per contatto): 1,0A-40,0 A;
4. Resistenza isolante: 100MΩ minima;
5tensione di resistenza dielettrica: 100 VRMS a 60 Hz;
6. Resistenza di contatto: 50 mΩ al massimo prima della prova e 60 mΩ al massimo dopo la prova alla corsa di funzionamento del pin Pogo;
7. Stretta di lavoro e forza raccomandata:
7.1) Forza di molla: >= 30 gf;
8. vita meccanica:
8.1) Durata di vita meccanica: 30.000-100.000 cicli;
9. gamma di temperatura di lavoro: - 30°C - 85°C;
10- Spruzzo di sale: 48 ore;
| Struttura | Struttura delle perline a sfera | Struttura inclinata | Struttura perforata | Struttura dell'artiglio |
|---|---|---|---|---|
| Impedenza di contatto | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lunga durata di servizio | 10000+ | 10000+ | 10000+ | 500+ |
| Corrente di lavoro raccomandata | 10A al massimo | 10A al massimo | 10A al massimo | 10A al massimo |
| Principali aree di applicazione | Utilizzati principalmente per la ricarica e la condizionamento con determinati requisiti per vibrazioni e urti | Utilizzati principalmente per la ricarica o la trasmissione di segnali di elettronica di consumo | Utilizzato principalmente per la trasmissione del segnale o l'antenna di messa a terra, ecc. | Utilizzato principalmente per le situazioni di alta frequenza, anti-istantanea, in cui è richiesta un'elevata affidabilità, quali stazioni base, industrie militari, veicoli. |
| Commenti | Le perline aumentano i contatti interni, il contatto è più stabile e più spazio è richiesto per l'ago | Struttura più utilizzata sul mercato | Lo spazio è più piccolo,ma il contatto non è stabile,la corrente passa facilmente attraverso la molla e non è raccomandata per la ricarica | L' ago e il tubo dell' ago hanno contatti multipli per aumentare la stabilità del contatto |
Come effettuare l'ordine
* Ci invia il disegno o il campione
* Facciamo una valutazione del progetto
Facciamo il campione e te lo mandiamo
* Pensi che il campione sia buono allora fai un ordine e pagami il 30% di deposito
* Iniziamo a fare il prodotto
* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo
* Consegniamo i prodotti alla compagnia di corriere
